S97減速機重量：S97減速機重量170公斤，S97減速機配電機重量分別如下

S97減速機配1.1KW電機重量190公斤，S97減速機配1.5KW電機重量193公斤，S97減速機配2.2KW電機重量202公斤，S97減速機配3KW電機重量205公斤，S97減速機配4KW電機重量216公斤，S97減速機配5.5KW電機重量230公斤，S97減速機配7.5KW電機重量243公斤，S97減速機配11KW電機重量285公斤，S97減速機配15KW電機重量305公斤，S97減速機配18.5KW電機重量342公斤，S97減速機配22KW電機重量355公斤。自鎖減速機

S97減速機加油量：可加礦物油

S97減速機M1安裝加6.8升，S97減速機M2安裝加15升，S97減速機M3安裝加13.4/18升，S97減速機M4安裝加21.8升，S97減速機M5安裝加17升，S97減速機M6安裝加17升。規定的加注量為參老值。精確值的變化與級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。上述中列出了安裝方式M1-M6的減速機相應的標準參考潤滑油注入量值。

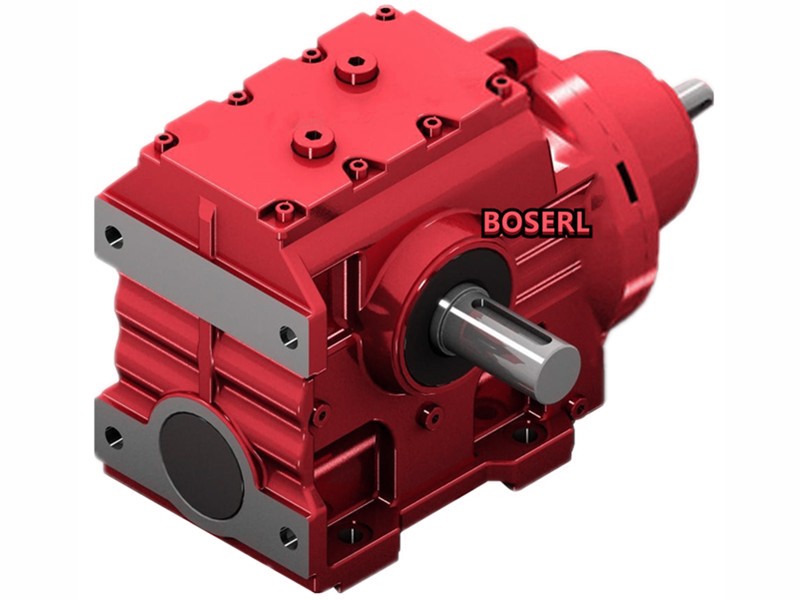

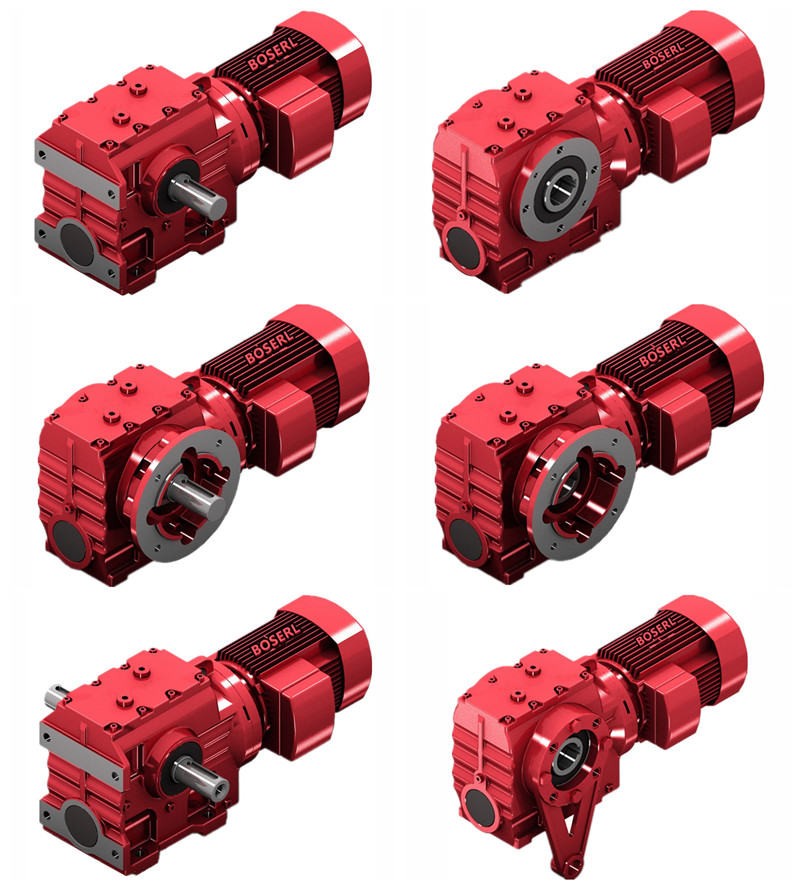

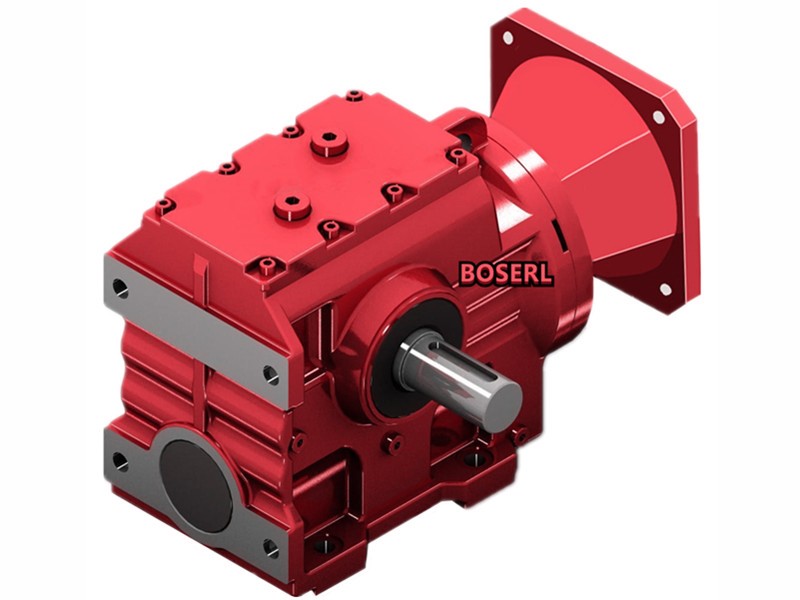

S97減速機實物圖：圖一為S97帶自鎖功能底腳斜齒輪蝸輪蝸桿減速電機，圖二SF97具有自鎖功能立式斜齒輪蝸輪蝸桿減速電機，圖三為SA97臥式中孔軸斜齒輪蝸輪蝸桿減速電機，圖四為SAF97立式通孔斜齒輪減速機。

S97減速機型號表示方法：

S97減速機型號結構S97-B22KW-4P-減速比-安裝方式-接線盒位置。

S97減速機性能參數表結構說明：E編碼器，T扭力臂，K代表服務系數，F(xiàn)rame size代表基座規格，HF手動釋放裝置帶自鎖功能，TF電機熱保護裝置，S97、SF97、SA97、SAF97減速機機座號，HR手動釋放裝置，N代表徑向負荷，1/min代表輸出轉數。S系列減速機

S97減速機電機接線盒方位說明：本頁附件選型資料視圖為M1安裝，方向為:從電機尾部的風罩向前看?？商峁㏑(0°)、B(90°）、L(180° )、T（270°)四種電機接線盒方位?？商峁㏒和N兩種進線方位，其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。

S97減速機結構圖：

S97減速機參數：

S97減速機電機可配三相/直流/變頻/剎車/防爆/伺服/交流/單相電機S97配1.1KW，S97配1.5KW，S97配2.2KW，S97配3KW，S97配4KW，S97配5.5KW，S97配7.5KW，S97配11KW，S97配15KW，S97配18.5KW，S97配22KW。

S97減速機減速比286.4比，262.22比，231.67比，196.52比，180.95比，161.74比，145.6比，131.85比，116.92比，105.71比，89.6比，80.85比，78.26比，71.43比，65.45比，60.59比，55.79比，49.87比，44.89比，40.65比，36.05比，32.6比，27.63比，26.39比，24.13比，23.59比，21.23比，19.23比，17.05比，15.42比，13.07比，11.41比，9.55比，8.26比。

S97減速機輸出轉數4.9轉，5.3轉，6轉，7.1轉，7.7轉，8.7轉，9.6轉，11轉，12轉，13轉，16轉，17轉，18轉，20轉，21轉，23轉，25轉，28轉，31轉，34轉，39轉，43轉，51轉，53轉，58轉，59轉，66轉，73轉，82轉，91轉，107轉，123轉，147轉，169轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入）

S97減速機輸出扭矩1770N.m，2040N.m，2210N.m，2330N.m，2470N.m，2570N.m，2600N.m，2870N.m，2900N.m，3010N.m，3080N.m，3200N.m，3230N.m，3240N.m，3300N.m，3300N.m，3440N.m，3510N.m，3650N.m，3730N.m，3840N.m，3920N.m，4000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）

S97減速機尺寸圖紙：高455*寬450（帶輸出軸）*長420

S97減速機型號：S97AQA80,S97AQA100,S97AQA115,S97AQA140,S97AQA160,S97AQA190,S97AQH80,S97AQH100,S97AQH115,S97AQH140,S97AQH160,S97AQH190,JRTS97-Y1.1KW,JRTS97-Y1.5KW,JRTS97-Y100M4,JRTS97-Y112M4,JRTS97-Y11KW,JRTS97-Y132M4,JRTS97-Y15KW,JRTS97-Y160M4,JRTS97-Y18.5KW,JRTS97-Y180M4,JRTS97-Y2.2KW,JRTS97-Y200M4,JRTS97-Y22KW,JRTS97-Y3KW,JRTS97-Y4KW,JRTS97-Y5.5KW,JRTS97-Y7.5KW,JRTS97-Y80M4,JRTS97-Y90M4,JRTS97-YEJ100M4,JRTS97-YEJ112M4,JRTS97-YEJ132M4,JRTS97-YEJ160M4,JRTS97-YEJ180M4,JRTS97-YEJ200M4,JRTS97-YEJ80M4,JRTS97-YEJ90M4,JRTS97-YS100M4,JRTS97-YS112M4,JRTS97-YS132M4,JRTS97-YS160M4,JRTS97-YS180M4,JRTS97-YS200M4,JRTS97-YS80M4,JRTS97-YS90M4,JRTS97-YVP100M4,JRTS97-YVP112M4,JRTS97-YVP132M4,JRTS97-YVP160M4,JRTS97-YVP180M4,JRTS97-YVP200M4,JRTS97-YVP80M4,JRTS97-YVP90M4,JRTS97-YVPEJ100M4,JRTS97-YVPEJ112M4,JRTS97-YVPEJ132M4,JRTS97-YVPEJ160M4,JRTS97-YVPEJ180M4,JRTS97-YVPEJ200M4,JRTS97-YVPEJ80M4,JRTS97-YVPEJ90M4,EWS97-Y1.1KW,EWS97-Y1.5KW,EWS97-Y100M4,EWS97-Y112M4,EWS97-Y11KW,EWS97-Y132M4,EWS97-Y15KW,EWS97-Y160M4,EWS97-Y18.5KW,EWS97-Y180M4,EWS97-Y2.2KW,EWS97-Y200M4,EWS97-Y22KW,EWS97-Y3KW,EWS97-Y4KW,EWS97-Y5.5KW,EWS97-Y7.5KW,EWS97-Y80M4,EWS97-Y90M4,EWS97-YEJ100M4,EWS97-YEJ112M4,EWS97-YEJ132M4,EWS97-YEJ160M4,EWS97-YEJ180M4,EWS97-YEJ200M4,EWS97-YEJ80M4,EWS97-YEJ90M4,EWS97-YS100M4,EWS97-YS112M4,EWS97-YS132M4,EWS97-YS160M4,EWS97-YS180M4,EWS97-YS200M4,EWS97-YS80M4,EWS97-YS90M4,EWS97-YVP100M4,EWS97-YVP112M4,EWS97-YVP132M4,EWS97-YVP160M4,EWS97-YVP180M4,EWS97-YVP200M4,EWS97-YVP80M4,EWS97-YVP90M4,EWS97-YVPEJ100M4,EWS97-YVPEJ112M4,EWS97-YVPEJ132M4,EWS97-YVPEJ160M4,EWS97-YVPEJ180M4,EWS97-YVPEJ200M4,EWS97-YVPEJ80M4,EWS97-YVPEJ90M4,SLS97-Y1.1KW,SLS97-Y1.5KW,SLS97-Y100M4,SLS97-Y112M4,SLS97-Y11KW,SLS97-Y132M4,SLS97-Y15KW,SLS97-Y160M4,SLS97-Y18.5KW,SLS97-Y180M4,SLS97-Y2.2KW,SLS97-Y200M4,SLS97-Y22KW,SLS97-Y3KW,SLS97-Y4KW,SLS97-Y5.5KW,SLS97-Y7.5KW,SLS97-Y80M4,SLS97-Y90M4,SLS97-YEJ100M4,SLS97-YEJ112M4,SLS97-YEJ132M4,SLS97-YEJ160M4,SLS97-YEJ180M4,SLS97-YEJ200M4,SLS97-YEJ80M4,SLS97-YEJ90M4,SLS97-YS100M4,SLS97-YS112M4,SLS97-YS132M4,SLS97-YS160M4,SLS97-YS180M4,SLS97-YS200M4,SLS97-YS80M4,SLS97-YS90M4,SLS97-YVP100M4,SLS97-YVP112M4,SLS97-YVP132M4,SLS97-YVP160M4,SLS97-YVP180M4,SLS97-YVP200M4,SLS97-YVP80M4,SLS97-YVP90M4,SLS97-YVPEJ100M4,SLS97-YVPEJ112M4,SLS97-YVPEJ132M4,SLS97-YVPEJ160M4,SLS97-YVPEJ180M4,SLS97-YVPEJ200M4,SLS97-YVPEJ80M4,SLS97-YVPEJ90M4,DSZS97-Y1.1KW,DSZS97-Y1.5KW,DSZS97-Y100M4,DSZS97-Y112M4,DSZS97-Y11KW,DSZS97-Y132M4,DSZS97-Y15KW,DSZS97-Y160M4,DSZS97-Y18.5KW,DSZS97-Y180M4,DSZS97-Y2.2KW,DSZS97-Y200M4,DSZS97-Y22KW,DSZS97-Y3KW,DSZS97-Y4KW,DSZS97-Y5.5KW,DSZS97-Y7.5KW,DSZS97-Y80M4,DSZS97-Y90M4,DSZS97-YEJ100M4,DSZS97-YEJ112M4,DSZS97-YEJ132M4,DSZS97-YEJ160M4,DSZS97-YEJ180M4,DSZS97-YEJ200M4,DSZS97-YEJ80M4,DSZS97-YEJ90M4,DSZS97-YS100M4,DSZS97-YS112M4,DSZS97-YS132M4,DSZS97-YS160M4,DSZS97-YS180M4,DSZS97-YS200M4,DSZS97-YS80M4,DSZS97-YS90M4,DSZS97-YVP100M4,DSZS97-YVP112M4,DSZS97-YVP132M4,DSZS97-YVP160M4,DSZS97-YVP180M4,DSZS97-YVP200M4,DSZS97-YVP80M4,DSZS97-YVP90M4,DSZS97-YVPEJ100M4,DSZS97-YVPEJ112M4,DSZS97-YVPEJ132M4,DSZS97-YVPEJ160M4,DSZS97-YVPEJ180M4,DSZS97-YVPEJ200M4,DSZS97-YVPEJ80M4,DSZS97-YVPEJ90M4,BS97-Y1.1KW,BS97-Y1.5KW,BS97-Y100M4,BS97-Y112M4,BS97-Y11KW,BS97-Y132M4,BS97-Y15KW,BS97-Y160M4,BS97-Y18.5KW,BS97-Y180M4,BS97-Y2.2KW,BS97-Y200M4,BS97-Y22KW,BS97-Y3KW,BS97-Y4KW,BS97-Y5.5KW,BS97-Y7.5KW,BS97-Y80M4,BS97-Y90M4,BS97-YEJ100M4,BS97-YEJ112M4,BS97-YEJ132M4,BS97-YEJ160M4,BS97-YEJ180M4,BS97-YEJ200M4,BS97-YEJ80M4,BS97-YEJ90M4,BS97-YS100M4,BS97-YS112M4,BS97-YS132M4,BS97-YS160M4,BS97-YS180M4,BS97-YS200M4,BS97-YS80M4,BS97-YS90M4,BS97-YVP100M4,BS97-YVP112M4,BS97-YVP132M4,BS97-YVP160M4,BS97-YVP180M4,BS97-YVP200M4,BS97-YVP80M4,BS97-YVP90M4,BS97-YVPEJ100M4,BS97-YVPEJ112M4,BS97-YVPEJ132M4,BS97-YVPEJ160M4,BS97-YVPEJ180M4,BS97-YVPEJ200M4,BS97-YVPEJ80M4,BS97-YVPEJ90M4,GS97-Y1.1KW,GS97-Y1.5KW,GS97-Y100M4,GS97-Y112M4,GS97-Y11KW,GS97-Y132M4,GS97-Y15KW,GS97-Y160M4,GS97-Y18.5KW,GS97-Y180M4,GS97-Y2.2KW,GS97-Y200M4,GS97-Y22KW,GS97-Y3KW,GS97-Y4KW,GS97-Y5.5KW,GS97-Y7.5KW,GS97-Y80M4,GS97-Y90M4,GS97-YEJ100M4,GS97-YEJ112M4,GS97-YEJ132M4,GS97-YEJ160M4,GS97-YEJ180M4,GS97-YEJ200M4,GS97-YEJ80M4,GS97-YEJ90M4,GS97-YS100M4,GS97-YS112M4,GS97-YS132M4,GS97-YS160M4,GS97-YS180M4,GS97-YS200M4,GS97-YS80M4,GS97-YS90M4,GS97-YVP100M4,GS97-YVP112M4,GS97-YVP132M4,GS97-YVP160M4,GS97-YVP180M4,GS97-YVP200M4,GS97-YVP80M4,GS97-YVP90M4,GS97-YVPEJ100M4,GS97-YVPEJ112M4,GS97-YVPEJ132M4,GS97-YVPEJ160M4,GS97-YVPEJ180M4,GS97-YVPEJ200M4,GS97-YVPEJ80M4,GS97-YVPEJ90M4,SC97-Y1.1KW,SC97-Y1.5KW,SC97-Y100M4,SC97-Y112M4,SC97-Y11KW,SC97-Y132M4,SC97-Y15KW,SC97-Y160M4,SC97-Y18.5KW,SC97-Y180M4,SC97-Y2.2KW,SC97-Y200M4,SC97-Y22KW,SC97-Y3KW,SC97-Y4KW,SC97-Y5.5KW,SC97-Y7.5KW,SC97-Y80M4,SC97-Y90M4,SC97-YEJ100M4,SC97-YEJ112M4,SC97-YEJ132M4,SC97-YEJ160M4,SC97-YEJ180M4,SC97-YEJ200M4,SC97-YEJ80M4,SC97-YEJ90M4,SC97-YS100M4,SC97-YS112M4,SC97-YS132M4,SC97-YS160M4,SC97-YS180M4,SC97-YS200M4,SC97-YS80M4,SC97-YS90M4,SC97-YVP100M4,SC97-YVP112M4,SC97-YVP132M4,SC97-YVP160M4,SC97-YVP180M4,SC97-YVP200M4,SC97-YVP80M4,SC97-YVP90M4,SC97-YVPEJ100M4,SC97-YVPEJ112M4,SC97-YVPEJ132M4,SC97-YVPEJ160M4,SC97-YVPEJ180M4,SC97-YVPEJ200M4,SC97-YVPEJ80M4,SC97-YVPEJ90M4,MTN97-Y1.1KW,MTN97-Y1.5KW,MTN97-Y100M4,MTN97-Y112M4,MTN97-Y11KW,MTN97-Y132M4,MTN97-Y15KW,MTN97-Y160M4,MTN97-Y18.5KW,MTN97-Y180M4,MTN97-Y2.2KW,MTN97-Y200M4,MTN97-Y22KW,MTN97-Y3KW,MTN97-Y4KW,MTN97-Y5.5KW,MTN97-Y7.5KW,MTN97-Y80M4,MTN97-Y90M4,MTN97-YEJ100M4,MTN97-YEJ112M4,MTN97-YEJ132M4,MTN97-YEJ160M4,MTN97-YEJ180M4,MTN97-YEJ200M4,MTN97-YEJ80M4,MTN97-YEJ90M4,MTN97-YS100M4,MTN97-YS112M4,MTN97-YS132M4,MTN97-YS160M4,MTN97-YS180M4,MTN97-YS200M4,MTN97-YS80M4,MTN97-YS90M4,MTN97-YVP100M4,MTN97-YVP112M4,MTN97-YVP132M4,MTN97-YVP160M4,MTN97-YVP180M4,MTN97-YVP200M4,MTN97-YVP80M4,MTN97-YVP90M4,MTN97-YVPEJ100M4,MTN97-YVPEJ112M4,MTN97-YVPEJ132M4,MTN97-YVPEJ160M4,MTN97-YVPEJ180M4,MTN97-YVPEJ200M4,MTN97-YVPEJ80M4,MTN97-YVPEJ90M4,WXS97-WSS1.1KW,WXS97-WSS1.5KW,WXS97-WSS100M4,WXS97-WSS112M4,WXS97-WSS11KW,WXS97-WSS132M4,WXS97-WSS15KW,WXS97-WSS160M4,WXS97-WSS18.5KW,WXS97-WSS180M4,WXS97-WSS2.2KW,WXS97-WSS200M4,WXS97-WSS22KW,WXS97-WSS3KW,WXS97-WSS4KW,WXS97-WSS5.5KW,WXS97-WSS7.5KW,WXS97-WSS80M4,WXS97-WSS90M4,WXS97-WSSB100M4,WXS97-WSSB112M4,WXS97-WSSB132M4,WXS97-WSSB160M4,WXS97-WSSB180M4,WXS97-WSSB200M4,WXS97-WSSB80M4,WXS97-WSSB90M4,WXS97-WSSVP100M4,WXS97-WSSVP112M4,WXS97-WSSVP132M4,WXS97-WSSVP160M4,WXS97-WSSVP180M4,WXS97-WSSVP200M4,WXS97-WSSVP80M4,WXS97-WSSVP90M4,WXS97-WSSVPB100M4,WXS97-WSSVPB112M4,WXS97-WSSVPB132M4,WXS97-WSSVPB160M4,WXS97-WSSVPB180M4,WXS97-WSSVPB200M4,WXS97-WSSVPB80M4,WXS97-WSSVPB90M4。
